巖土熱響應測試
Geothermal Response Test
|
巖土熱響應試驗的基本原理是，用連接管將測試儀器與制作好的地埋管換熱器對接，補滿水后通過儀器內水泵的驅動，使得管內的水在封閉狀態下進行循環流動，由控制器將水流控制在一定的流量（或設計值），通過儀器內的加熱或者制冷裝置將流入地埋管的水加熱或制冷，管內的水通過地下上百米的恒溫地層后，會有一定的熱交換，流出地埋管的水溫會有所上升或下降，通過采集系統對水溫、流量、壓力、加熱（或制冷）功率等數據進行采集，最終通過專業軟件分析計算得出巖土熱物性相關參數，供設計使用。
|
|
|
地埋管換熱器的恒熱流試驗在加熱功率約為6 kW。在恒熱流條件下，1#地埋管恒熱流工況下測試進出口水溫隨時間的變化以及對數平均溫度隨時間的變化曲線，分別見圖1和圖2所示。由此可以得到所求參數，如表2所示。

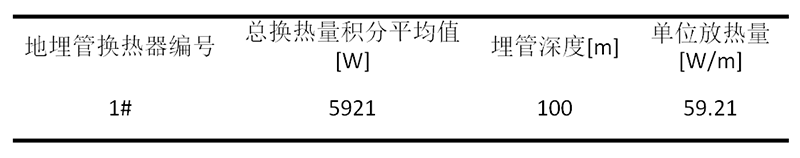

表1 1#測試井放熱測試結果

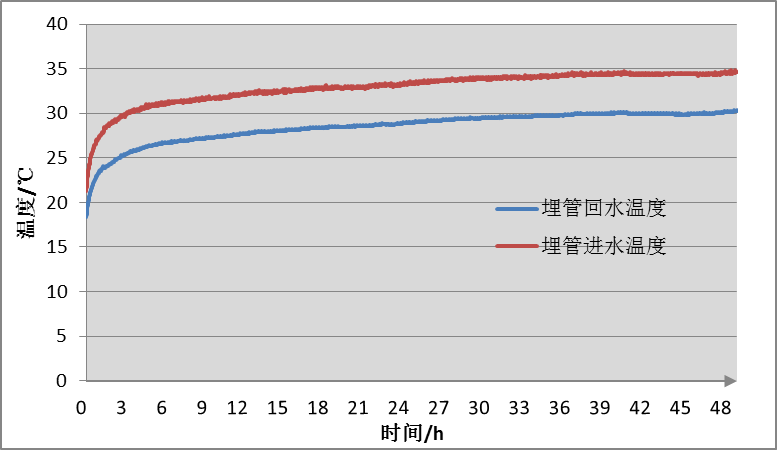

圖1 1#地埋管恒熱流工況下測試進出口水溫隨時間的變化

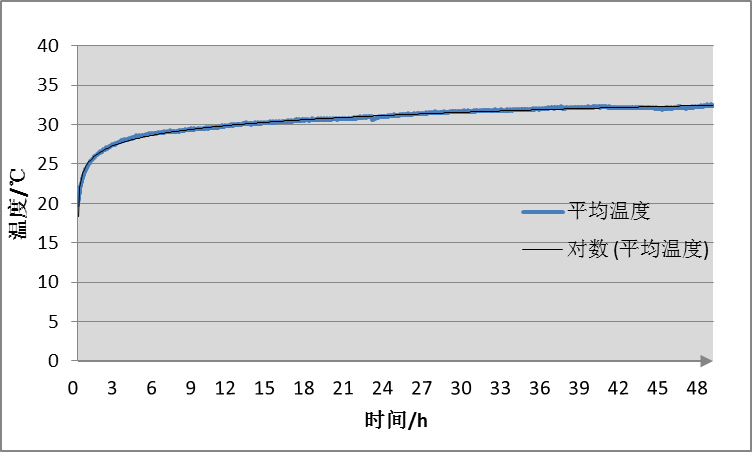

圖2 1#地埋管恒熱流工況下測試進出口平均溫度隨時間的變化

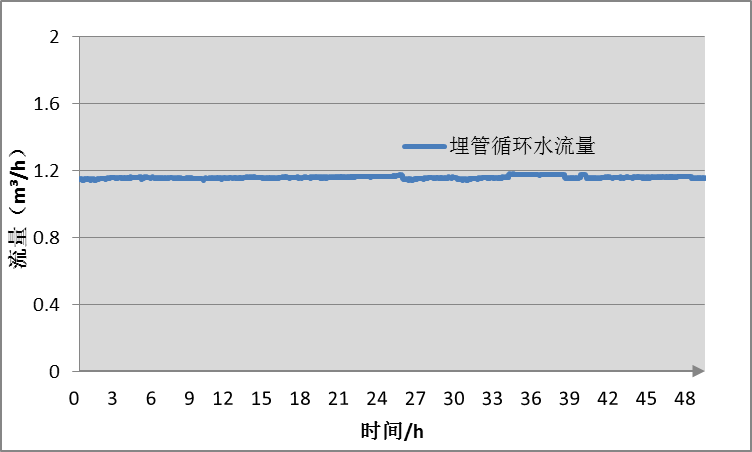

圖3 #地埋管放熱測試工況下循環水流量隨時間的變化

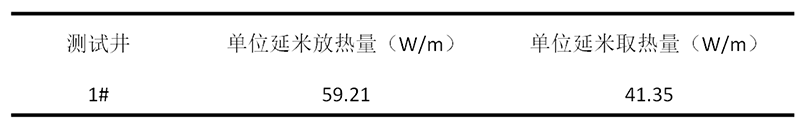

表2 熱響應測試分析的單位延米放、取熱量
