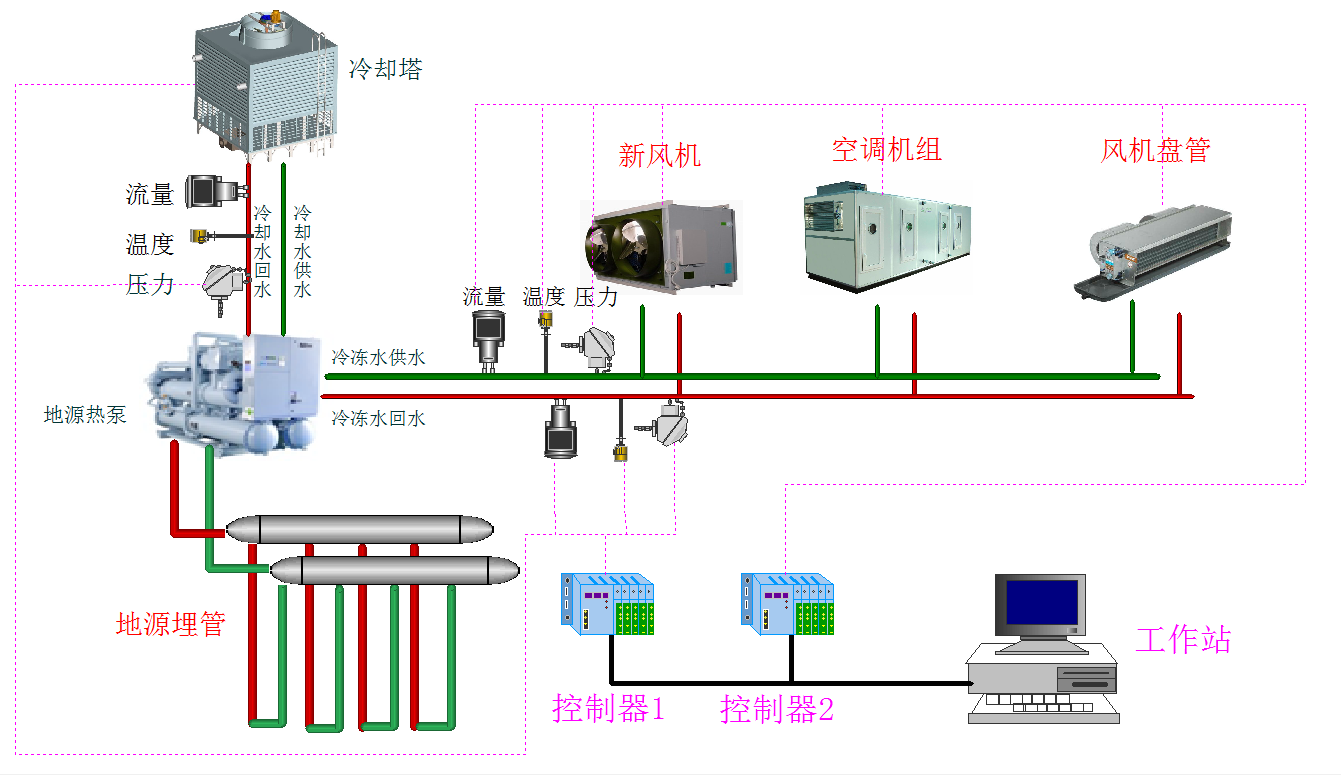

地源熱泵系統節能控制
GSHP System Energy Saving Control
地源熱泵系統節能控制
節能控制系統系統對中央空調系統的地源熱泵、冷卻塔、空調機、新風機、風機盤管或變風量終端進行分布式監控和集中管理。系統采用變流量控制技術、壓差及溫度PID控制調節技術、系統聯動控制技術、變頻調節控制技術、電耗、熱/冷媒實時計量技術等，對中央空調進行系統化節能控制和管理，整體節能率可達35%以上。
地源熱泵特點： ★自動采集冷凍站的溫度、壓力、壓差、流量、水流開關等參數及設備狀態，對蝶閥及線性閥進行自動控制，可實現冷水機全自動啟停控制，實現冷凍自動加載及卸載。 ★通過智能變頻柜實現冷凍水泵的運行臺數控制和變頻控制，實現冷凍水泵的自動節能控制。 ★通過智能變頻柜實現冷卻水泵的運行臺數控制和變頻控制，實現冷卻水泵的自動節能控制。
★通過變頻柜實現冷卻塔風機的運行臺數控制和變頻控制，實現冷卻塔風機的自動節能控制。 |
|
系統應用軟件：
★實時監測顯示室外環境溫度、室內溫度、管道壓力、流量、冷/熱量計量、集水器與分水器壓差等參數和圖形曲線顯示、查詢等。
★實時監測并顯示冷凍水泵、冷卻水泵、冷卻塔變頻柜運行參數。
★地源熱泵系統各環節控制參數的遠程設定和查詢。
★空調設備運行狀態的實時監測及故障定位、報警。
★新風機、空調機聯動控制及優化節能控制。

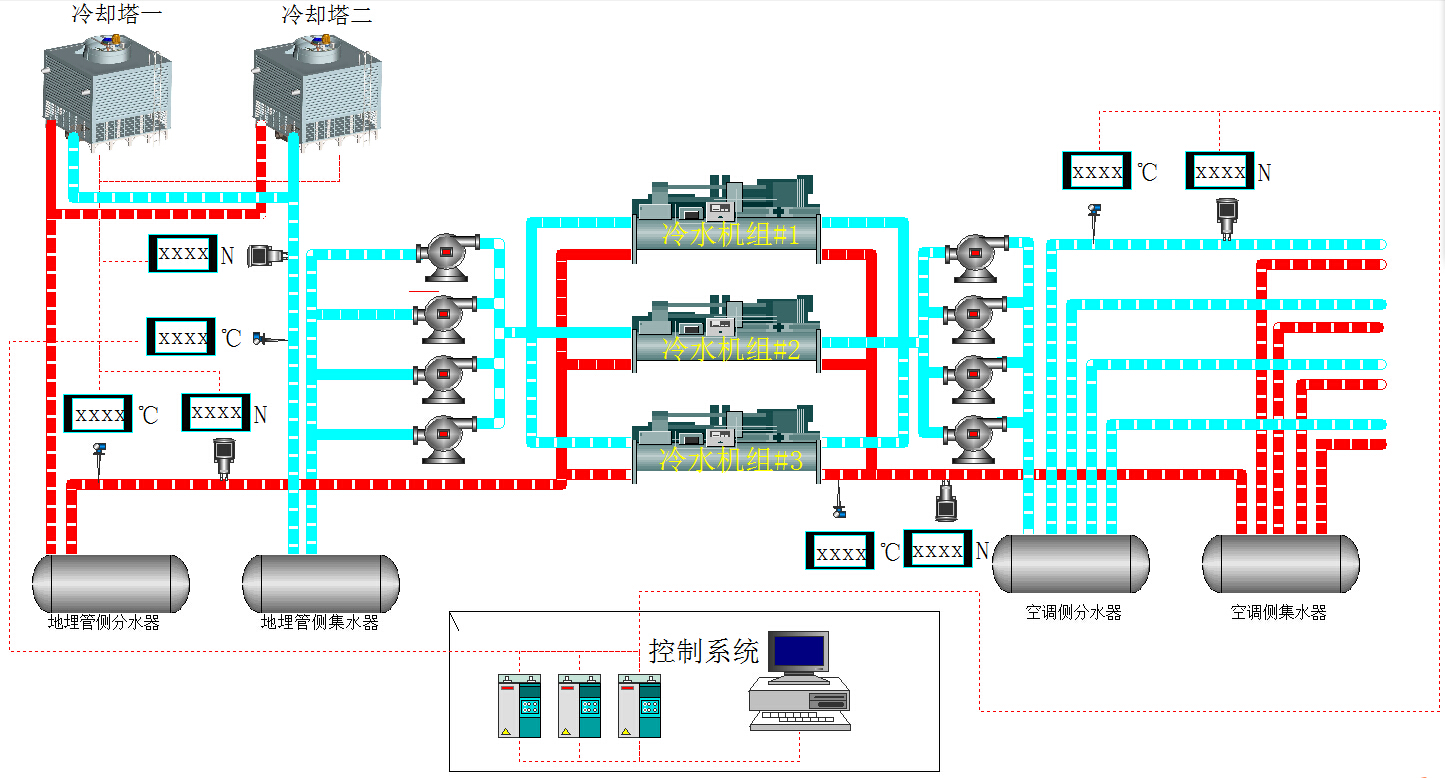

冷水機組和鍋爐冷熱源控制系統
Chiller and Boiler Heat Source Control System
冷水機組和鍋爐冷熱源控制系統
VA-100節能控制系統對冷水機組和鍋爐冷熱源的控制策略是自動采集冷水機組和鍋爐的電量、電壓、功率等電力參數并自動采集的環境溫度、濕度、管道流量、壓力等參數，以及減少空調在非工作時間的待機能耗，節能率可達30%以上。
功能特點：
功能特點： ★具備手動、半自動、全自動三種操作模式，方便運行人員使用。 ★全自動模式時，根據系統負荷自動開關設備；半自動模式時，方便操作人員聯動啟停設備。 ★動態監視系統的文圖、壓力、流量、電能等狀態。 ★具備防凍保護、過濾器壓差保護、風機壓差保護功能。 ★金屬按鈕，一鍵啟停。真彩觸摸屏，動態監控設備狀態。 ★預留RS485遠控接口，支持標準MODBUS協議，可以遠程監控設備。 ★根據以往的數據，制定最佳運行策略。 |
|

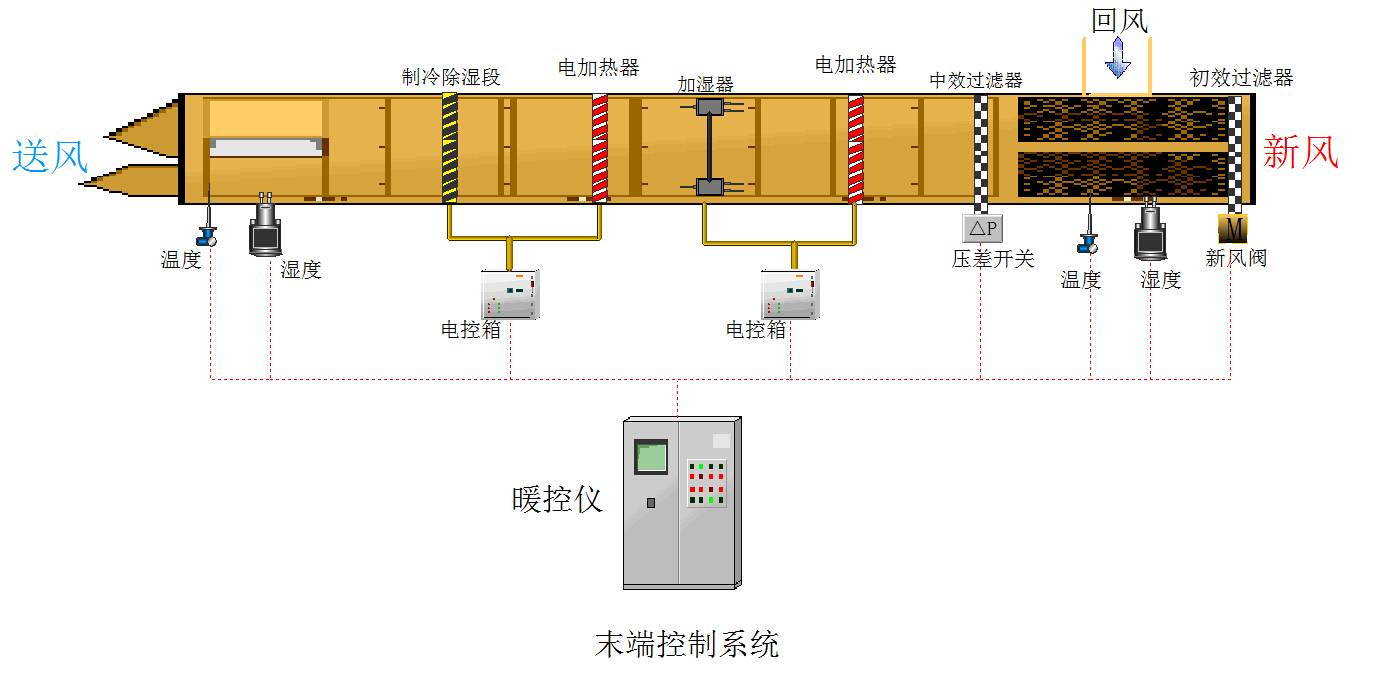

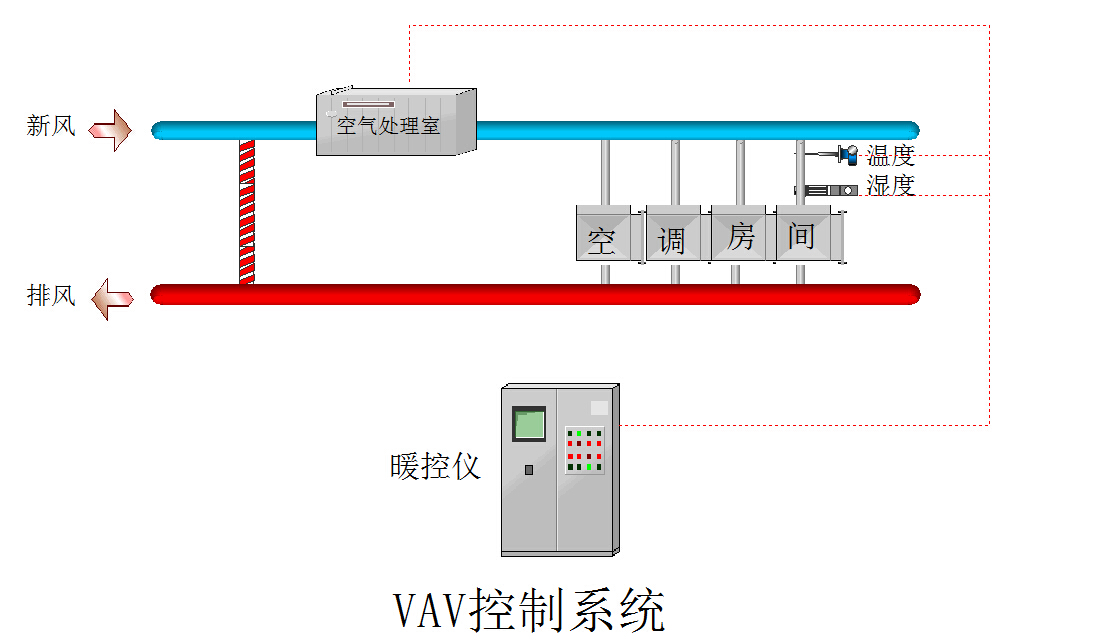

空調末端控制系統
AC Terminal Control System
空調末端控制系統
風機盤管節能控制： ★辦公室、衛生間、開水房等不同功能區溫度遠程設定并鎖定。 ★風機盤管風機調速及開關自動控制，冷水閥開關自動控制，降低冷/熱負荷、節省能耗。 ★實時顯示風機盤管功率、室內溫度，自動記錄風機盤管能耗及運行時間數據。 新風節能控制： ★清晨建筑定時自動整體換新風，降低白天高溫新風冷負荷。 ★風閥、水閥及風機速度按設定新風溫度進行PID調節。 組合式空調節能控制： ★不同區域空調溫度遠程設定。 ★風閥、水閥及風機按設定回風溫度進行PID控制。 |
|
