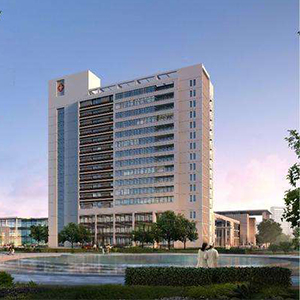

盱眙縣人民醫院功能面積約為38563m2，地下一層、地上16層，建筑高度61.6m。空調面積為34000m2，空調冷負荷為3650KW，空調熱負荷為2500KW，空調面積冷指標為107W/m2，空調面積熱指標為74W/m2。本項目由5臺地源熱泵主機，14臺水泵，2臺冷卻塔組成。

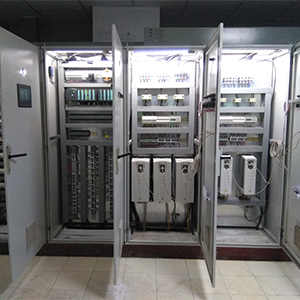

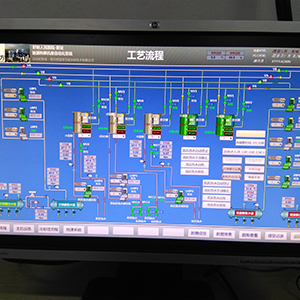

    維蒙得節能環保技術有限公司通過對盱眙縣人民醫院地源熱泵系統實地考察，依據中央空調系統現場實測數據、系統運行維護記錄、系統能源消耗以及系統實際運行狀況，提出空調系統節能優化方案。本節能方案通過控制系統采集了多個設備、儀表的參數，同時通過邏輯算法輸出給各個執行機構，從而實現中央空調系統的自動化節能運行，本方案I/O點數統計如下：

    合計現場共計111個DI,64個DO。一臺水泵對應PLC點位為3個DI和2個DO，一臺機組對應PLC點位為3個DI和2個DO,現場共18臺水泵，5臺機組（數量及功用參見上述電氣設備控制位號），一臺電動閥對應PLC點位為3個DI，2個DO，現場共14個電動閥。

  合計現場AI總數為個46點。其中10路為溫度傳感器信號，10路為壓力傳感器信號，3路為壓差傳感器信號；2路流量計信號，12路為變頻反饋，12路土壤檢測信號，1路旁通閥開度信號。模擬量輸出上：模擬量的輸出控制對象為12臺熱供水循環泵和1路旁通閥開度控制信號；合計現場A0共：13點.

    在本次節能控制項目中，根據空調使用功能的不同，分別采用了相應的控制策略（分區變溫差及工藝性空調區域最不利環路供水保障措施）以保障系統的正常運行。特別是在工藝性空調中，分別采集了地源熱泵冷卻水和冷凍水的進出水溫度，在保障地源熱泵正常運行的前提下，對冷卻水泵進行變溫差調節，預計節能率達16%。
